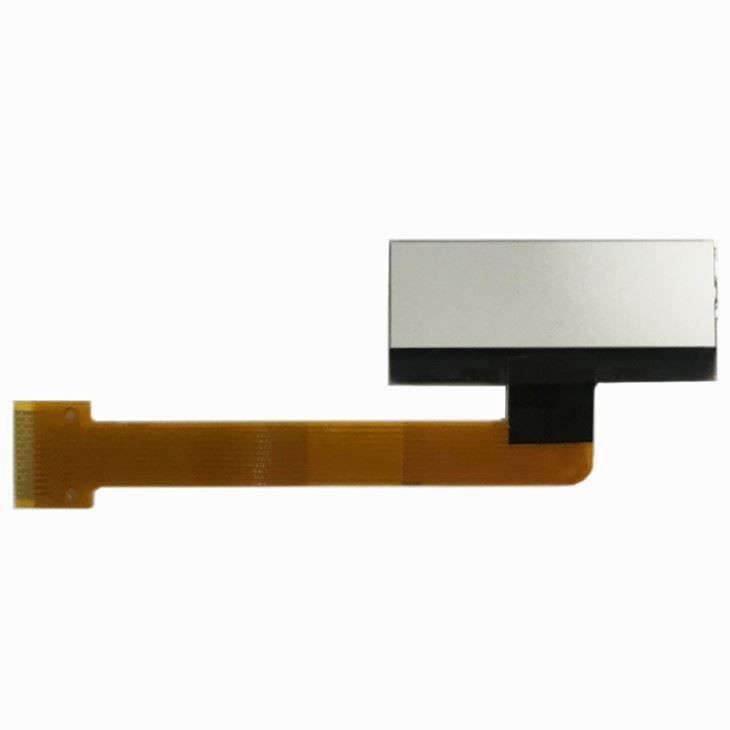

Lille størrelse grafisk LCD-skærmmodul
For alle vores LCD-skærme har vores designingeniører samlet mange LCD-controller-datablade, mens de har gennemgået forskellige skærmcontrollere og chipsæt. Vi har tilføjet dem her for at gøre det nemt for dig at kunne arbejde med disse forskellige controllere og chipsæt.
- Produkt introduktion
Produktdetaljer
For alle vores LCD-skærme har vores designingeniører samlet mange LCD-controller-datablade, mens de har gennemgået forskellige skærmcontrollere og chipsæt. Vi har tilføjet dem her for at gøre det nemt for dig at kunne arbejde med disse forskellige controllere og chipsæt. Disse LCD-dataark er ikke oprettet eller vedligeholdt af Crystalfontz; de leveres ganske enkelt "som de er" til dit brug.
specifikationer
Lille størrelse grafisk LCD-skærm | |

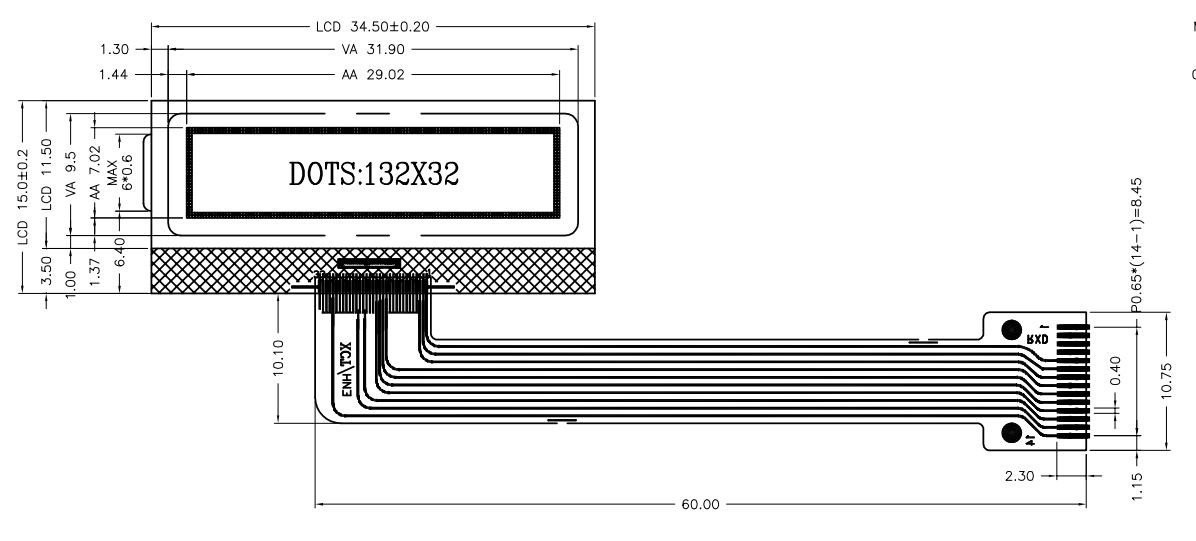

Omridsstørrelse | 34,5x15 mm |
Udsigtsområde | 31,9x9,5 mm |
Aktivt område | 29,02x7,02 mm |
Skærmopløsning | 132x32 |
Visningstilstand | FSTN/Reflekterende/positiv |
Synsvinkel | 12:00 |
Køremetode | 1/32 told, 1/6 bias |
VOP | 6.2V |
VDD | 3.0V |
TOP | -10 - plus 60 |
TST | -20- plus 70 |
Stik | COG plus FPC |
Driver IC | ST7567 (eller anden kompatibel IC) |
RoHS-kompatibel | Ja |
1. Visningstilstand: FSTN /Reflekterende / Positiv.
2. Betragtningsvinkel: 12 0'ur.
3. Drevmetode: 1/32 Duty 1/6 Bias, Vop=6.2V (kundeeksempel), Vdd=3.0V.
4. Top: -10 grader ~ plus 60 grader , Tst: -20 grader grader ~ plus 70 grader grader .
5. Stik: COG plus FPC.
6. Drev-IC: ST7567 (eller anden kompatibel IC)
7. RoHS-kompatibel: Ja.
FAQ
1. Kan du levere tegninger og relaterede procedurer?
A: Vi kan levere tegninger og procedurer, som kunderne kan bekræfte.
2. Hvordan styrer du produktkvaliteten?
A: Produkterne er bagt, ældning, elektrisk måling og andre procedurer til test.
3. Er produktet på lager? Hvor lang produktionscyklus?
A: Nogle produkter er på lager, lille batchproduktion i 1 uge, masseproduktion i 2 uger.
