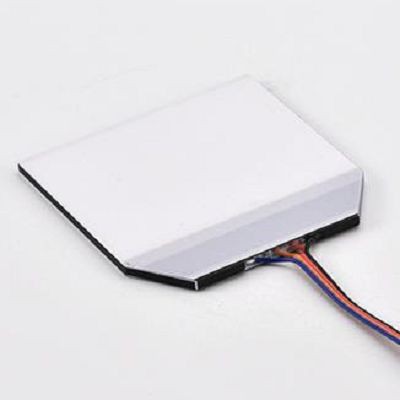

Hvid LED-baggrundsbelysning til udstyr
Hvid LED-baggrundsbelysning til udstyr har lavt strømforbrug og producerer meget mindre varme end andre baggrundsbelysningsteknologier, hvilket forlænger holdbarheden og ydeevnen af de andre skærmkomponenter. Desuden reduceres risikoen for brand og eksplosion.
- Produkt introduktion
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., professionel LCD-skærm, LCM LCD-modul, LED-baggrundsbelysningskilde, TP-berøringsskærmdesignudvikling, fremstilling. Med en gruppe af høj kvalitet, erfarne ingeniører og teknikere, for at give dig kvalitetsprodukter og -tjenester.
Virksomheden er førende i mellem og høj kvalitet TN, HTN, STN, VA, TFT produkter. Samtidig leverer vi boring, slibevinkel og andre specielle procesprodukter, der understøtter LCM, HEAT SEAL. Virksomhedens produkter er meget udbredt i kommunikationsterminaler (smarttelefoner, tablet-computere osv.), husholdningsapparater, bilelektronik, digitale produkter og andre industrier og eksporteres til Hong Kong, Taiwan, Europa, Amerika, Japan og Sydkorea og andre regioner og lande.
Hvorfor vælge os
Hurtig transport
Vi samarbejder med professionelle søfarts-, luft- og logistikvirksomheder for at give dig den bedste transportløsning.
Høj kvalitet
Produkterne er fremragende, og detaljerne er omhyggeligt behandlet. Hvert råmateriale er strengt kontrolleret.
Professionelt team
Medlemmerne af teamet er yderst dygtige og dygtige i deres respektive roller og besidder den nødvendige uddannelse, træning og erfaring til at udmærke sig i deres job.
Gode tjenester
Kundeservice for dig at besvare spørgsmål i henhold til dine behov for at levere skræddersyede løsninger, tilbud og logistiksporing.
Hvid LED-baggrundsbelysning til udstyr har lavt strømforbrug og producerer meget mindre varme end andre baggrundsbelysningsteknologier, hvilket forlænger holdbarheden og ydeevnen af de andre skærmkomponenter. Desuden reduceres risikoen for brand og eksplosion. Hvid LED-baggrundsbelysning til udstyr drives også med DC (jævnstrøm) og lav spænding (kan være så lav som 1,5V), som er gode til batteridrift og ikke udsender interferens til kredsløbet. Med udviklingen af LED-teknologi bliver LED-chipsene små. Så det er muligt at producere meget tynd baggrundsbelysning (0,5 mm tyk eller tyndere).
Et LCD-display kan ikke udsende lys af sig selv. For at få et LCD-display brugt i et svagt miljø, skal der bruges en baggrundsbelysning som lyskilde. Der er et par forskellige teknologier, der er i stand til at producere baggrundsbelysning lige fra EL (elektroluminescerende), CCFL (kold katode fluorescerende lamper) og LED (lysemitterende diode). Et gennembrud inden for blå LED-teknologi af Shuji Nakamura [3] førte imidlertid til, at hvid LED-baggrundsbelysning til udstyr dominerede markedet.
Fordele ved hvid LED-baggrundsbelysning til udstyr
Lang levetid og miljøvenlig
Uanset om du er en virksomhed eller boligejer (eller begge dele), kan hvid LED-baggrundsbelysning til udstyr hjælpe dig med at få flere kilometer ud af din teknologi.
Hvid LED-baggrundsbelysning til udstyr holder generelt længere end dens elektroluminescerende modstykke med en levetid på omkring 50,000 timer eller mere afhængigt af typen og hvordan den bruges. Industriel hvid LED-baggrundsbelysning til udstyr er typisk mere holdbar og langtidsholdbar end kommerciel baggrundsbelysningsteknologi, fordi den bliver mere brugt.
Fremragende lysstyrkeensartethed
LED-baggrundsbelysningsteknologi giver fremragende ensartet lysstyrke for at forbedre og forbedre brugeroplevelsen. Grundlæggende betyder det, at den interne struktur og placering af baggrundsbelysningen gør det muligt for den at fordele lyset mere jævnt over skærmen for at give high-definition synlighed.
Fleksible justeringer af lysfrekvensen
I modsætning til de traditionelle CCFL-lamper er LED-baggrundsbelysningsteknologien langt mere avanceret i den forstand, at den fuldstændig udrydder lyset, der flimrer hen over skærmen. Dette giver en meget mere effektiv og behagelig brugeroplevelse, uanset om den pågældende skærm er et tv eller en bærbar computer.
Bruger lavspændingsstrømforsyning
Da de fleste LED-baggrundsbelysningsteknologier bruger en strømforsyning med meget lav spænding på ikke mere end 5-24 volt, hjælper dette med at forlænge dens samlede levetid, forhindrer enheden i at overophede og giver mulighed for længere skærmbrug. Dette er grunden til, at mange kommercielle producenter af digitale skærme integrerer hvid LED-baggrundsbelysning til udstyrsapplikationer i deres avancerede design.
Nem at kontrollere og vise farveegenskaber
En anden fordel ved LED-baggrundsbelysningsteknologi er, at det gør det nemmere for brugeren at kontrollere og vise specifikke farvekarakteristika ved hjælp af en række forskellige nuancer, herunder blå, rød og grøn.
Det store udvalg af farveforskelle skaber en mere unik og noget interaktiv brugeroplevelse, der hjælper med at tjene det formål, som den digitale skærm bliver brugt til.
Hvid LED-baggrundsbelysning til udstyr
Kant-oplyst
Den mest almindelige type LED-baggrundsbelysning til LCD'er er kantbelyst. Kantbelyst baggrundslys refererer til brugen af LED'er omkring omkredsen af en LCD-skærm. Kantbelyste LCD'er har stadig de samme flydende pixels som andre LCD'er. Til baggrundsbelysningen har de dog en omkreds eller kant af mange små LED'er. Disse LED'er vil belyse LCD'ens pixels fra siderne og derved producere synlige billeder.
Direkte oplyst
Nogle LCD'er har direkte belyst baggrundslys. Direkte belyst baggrundslys er en type LED-baseret baggrundslys, der involverer brugen af LED'er i et gittermønster direkte bag pixellaget. Det er ikke det samme som kantbelyst baggrundslys. Med kantbelyst baggrundslys er LED'erne placeret rundt om LCD-skærmens omkreds eller kant. Med direkte belyst baggrundslys er LED'erne placeret bag pixellaget. De er arrangeret i kolonner af rækker for at danne et gitter. Under drift vil gitteret af LED'er oplyse pixellaget bagfra.
Lokal dæmpning
En anden almindelig type LED-baggrundsbelysning til LCD'er er lokal dæmpning. Med lokal dæmpning styres klynger af flere LED'er individuelt. De fleste lokale dæmpende LCD'er har et lignende arrangement af LED'er som direkte oplyste LCD'er. Med andre ord har de et gitter af lysdioder snarere end en omkreds af lysdioder. Forskellen er, at lokale dæmpende LCD'er kan styre grupper eller klynger af LED'er separat end de andre LED'er.
Fuldt array lokal dæmpning
Endelig er der fuld række lokale dæmpende baggrundslys. Denne alternative baggrundslysteknologi ligner direkte belyst baggrundslys. Både direkte oplyst baggrundslys og fuld array lokal dæmpende baggrundslys har et gitter af LED'er. Det samme gælder for lokal dæmpning. Hvad er fuld array lokal dæmpning præcist? Det er en baggrundslysteknologi, hvor hver LED styres individuelt.
Med direkte belyst baggrundslys styres alle LED'er på én gang. Med lokalt dæmpende baggrundslys kan klynger af LED'er styres individuelt. Og med fuld array-dæmpning af baggrundslys kan hver LED styres individuelt. Fuldt array lokale dæmpende LCD'er koster mere end dem, der bruger en anden type baggrundslys.
Materiale af hvid LED-baggrundsbelysning til udstyr
Et hvidt LED-baggrundsbelysningssystem til udstyr består typisk af flere nøglekomponenter, der hver er lavet af specifikke materialer designet til deres funktion til at oplyse en LCD-skærm (Liquid Crystal Display). De primære materialer, der bruges i en hvid LED-baggrundsbelysning til udstyr inkluderer.
Lysdioder (LED'er):Disse er kernekomponenterne, der genererer lys. LED'er er lavet af halvledermaterialer såsom galliumarsenid (GaAs), galliumphosphid (GaP), indium galliumnitrid (InGaN) eller aluminium gallium indiumphosphid (AlGaInP). Forskellige halvledermaterialer udsender lys ved forskellige bølgelængder, som svarer til forskellige farver.
Underlag:LED-chipsene er monteret på et underlag, ofte lavet af keramik eller metal, som giver strukturel støtte og hjælper med at sprede varme genereret af LED'erne.
Fosforbelægning:For hvide LED'er er blå eller ultraviolette LED'er typisk belagt med et gult fosformateriale, såsom yttrium aluminium granat (YAG), for at konvertere en del af det udsendte lys til gult lys, hvilket skaber hvidt lys, når det kombineres med det originale blå lys.
Reflekskopper:Disse er lavet af reflekterende materialer som sølv eller aluminium og bruges til at fokusere og rette lyset fra LED'erne udad mod LCD-skærmen.
Lyslederplade (LGP):LGP'en er typisk fremstillet af akryl eller polyethylenterephthalat (PET), og er designet til at kanalisere lys fra LED'erne mod skærmens kanter, hvor det reflekteres af en reflektor og ledes tilbage over skærmen.
Bezel og ramme:Disse dele er lavet af plastik eller metal og holder hele baggrundsbelysningsenheden på plads og giver en beskyttende barriere rundt om skærmens kant.
Hvid LED-baggrundsbelysning til udstyr er en almindelig lyskilde, der er meget udbredt i forskellige elektroniske udstyr og belysningsenheder. Dens funktion er at forbedre synlighed og værdsættelse ved at give lys bag genstanden for at gøre objektets omrids klarere.
Hvid LED-baggrundsbelysning til udstyr er en almindelig lyskilde, der er meget udbredt i forskellige elektroniske udstyr og belysningsenheder. Dens funktion er at forbedre synlighed og værdsættelse ved at give lys bag genstanden for at gøre objektets omrids klarere.
Først og fremmest spiller hvid LED-baggrundsbelysning til udstyr en afgørende rolle i elektroniske enheder. For eksempel i en LCD-skærm er hvid LED-baggrundsbelysning til udstyr nøglen til visning af billeder. Det gør det muligt at vise billeder tydeligt ved at give jævnt lys bag LCD-skærmen. Lysstyrken og ensartetheden af den hvide LED-baggrundsbelysning til udstyr er afgørende for kvaliteten af skærmen, da de direkte påvirker billedets klarhed og farvegengivelse. Samtidig er energiforbruget af den hvide LED-baggrundsbelysning til udstyr også en vigtig overvejelse, fordi det direkte vil påvirke batterilevetiden og energieffektiviteten af elektroniske enheder.
For det andet spiller hvid LED-baggrundsbelysning til udstyr også en vigtig rolle i belysningsenheder. Traditionelle belysningsenheder bruger normalt en frontlyskilde, det vil sige, at lyset er direkte belyst på den belyste genstand. Fremkomsten af hvid LED-baggrundsbelysning til udstyr har imidlertid ændret denne traditionelle belysningsmetode. Hvid LED-baggrundsbelysning til udstyr forbedrer visningen ved at give lys bag en genstand, hvilket gør objektets omrids klarere. Derudover kan den hvide LED-baggrundsbelysning til udstyr også skabe forskellige atmosfærer og effekter ved at justere lysstyrke og farve, hvilket gør belysningsenheden mere mangfoldig og personlig.
Hvid LED-baggrundsbelysning til udstyr giver dog også nogle problemer og udfordringer. For det første bruger hvid LED-baggrundsbelysning til udstyr høj energi, især i store skærme og belysningsarmaturer. Dette øger ikke kun energiforbruget, men lægger også et vist pres på miljøet. For det andet er hvid LED-baggrundsbelysning til udstyrs ensartethed og lysstyrkekontrol også en udfordring. Da den hvide LED-baggrundslys til udstyr skal give lys bag hele objektet, er det et teknisk problem, hvordan man sikrer ensartetheden af lyset. Derudover kræver lysstyrkestyringen af White LED Backlight for Equipment også præcis justering for at opfylde kravene i forskellige scenarier og behov.
Hvad er de grundlæggende processer for hvid LED-baggrundsbelysning til udstyrsproduktion?
Baggrundslyskilde:Det er et objekt, der giver en lyskilde. Det er en lyskilde bag et flydende krystaldisplay (LCD). Den er sammensat af en lyslederplade, en diffuserfilm (lysemitterende overflade), en reflekterende film og en lyskilde. Det har ensartet lysudsendelse og høj lysstyrke, lang levetid og andre egenskaber. I henhold til den lysemitterende position kan den opdeles i LED-patch-sidebaggrundsbelysning, LED-plug-in-sidebaggrundsbelysning, LED-bundbaggrundsbelysning og farveskærmsbaggrundsbelysning.
1. Rengøring:Brug ultralyd til at rengøre PCB eller LED blyramme og tør.
2. Montering:Efter at have klargjort elektroden i bunden af LED-chippen (stor wafer) med sølvlim, udvides den og placeres den udvidede chip (stor wafer) på krystalgennemboringsbordet, og brug krystalpennen til at flytte matricen én efter én under mikroskopet. Monteret på de tilsvarende puder på PCB eller LED-beslaget og derefter sintret for at hærde sølvlimen.
3. Tryksvejsning:Brug en aluminiumtråds- eller guldtrådssvejsemaskine til at forbinde elektroden til LED-matricen som en ledning til strøminjektion. Aluminiumtrådssvejsemaskinen bruges generelt til direkte montering af LED'en på printet, og det hvide lys TOP-LED produktion kræver guldtrådssvejsemaskine.
4. Indkapsling:LED-dyserne og limtrådene er beskyttet af epoxy ved at dispensere lim, og ved dispensering på printet er der strenge krav til formen på den hærdede gel, som er direkte relateret til lysstyrken af den færdige baggrundsbelysning. Processen vil også påtage sig opgaven som fosfor (hvidt lys LED).
5. Lodning:Hvis baggrundsbelysningen er SMD-LED eller andre emballerede LED'er, skal LED'erne loddes til printkortet før monteringsprocessen.
6. Filmskæring:Brug et stempel til at udstanse forskellige diffusionsfilm og reflekterende film, der kræves af baggrundsbelysningen.
7. Montering:I henhold til kravene i tegningerne skal du manuelt installere de forskellige materialer i baggrundsbelysningen i den korrekte position.
Strukturen og arbejdsprincippet for baggrundsbelysning
Den hvide LED-baggrundsbelysning til udstyr er lyskilden, der leverer LCD-panelet. Det er hovedsageligt sammensat af lyskilde, lyslederplade, optisk film, plastramme osv. Den hvide LED-baggrundsbelysning til udstyr skal have karakteristika af høj lysstyrke, lang levetid og ensartet belysning. På nuværende tidspunkt er der tre hovedtyper af hvid LED-baggrundsbelysning til udstyr: EL, CCFL og LED. De er opdelt i kantbelyste og direkte belyste typer alt efter lyskildens fordelingsposition. Efterhånden som LCD-moduler fortsætter med at udvikle sig mod lysere, lettere og tyndere enheder, er kantbelyst LEDWhite LED-baggrundsbelysning til udstyr til mobiltelefoner blevet mainstreamen af mobiltelefonens hvide LED-baggrundsbelysning til udvikling af udstyr.
Da moduler af direkte type er tykkere og ikke overholder trenden med at være lette, tynde og korte, er de i øjeblikket for det meste sidebelyste. Funktionen af lyslederpladen er at lede lysets spredningsretning for at forbedre panelets lysstyrke og sikre ensartetheden af panelets lysstyrke. , kvaliteten af lyslederpladen har stor indflydelse på White LED Backlight for Equipment pladen, som er en af nøgleteknologierne i den kantbelyste White LED Backlight for Equipment plade. Lyslederpladen bruger sprøjtestøbningsmetoden til at presse akryl ind i en plade med en glat overflade, og bruger derefter et stærkt reflekterende og ikke-lysabsorberende materiale til at printe diffusionsprikker på bunden af lyslederpladen ved serigrafi. Lyskilden er placeret på siden af lyslederpladen.
På siden transmitteres det udsendte lys til den anden ende ved refleksion. Når lyset rammer diffusionspunktet, vil det reflekterede lys spredes til alle vinkler og derefter udsendes fra forsiden af lyslederpladen ved hjælp af forskellige tætheder og forskellige størrelser af diffusionspunkter. Det kan få lyslederpladen til at skinne jævnt. Formålet med den reflekterende plade er at reflektere lyset udsat på bunden tilbage i lyslederpladen for at forbedre effektiviteten af lysanvendelse. Lyslederplader kan opdeles i trykte og ikke-trykte typer efter forskellige procesflows.
Den trykte type bruger et materiale med høj reflektivitet og ikke-lysabsorberende på en akrylplade, og en rund eller firkantet form er trykt på bunden af lyslederpladen ved serigrafi. diffusionspunkt. Den ikke-udskrivende type bruger præcisionsforme til at sprøjte en lille mængde granulære materialer med forskelligt brydningsindeks ind i akrylmaterialet under sprøjtestøbning af lyslederpladen for direkte at danne tætpakkede små bump, der fungerer som prikker. På nuværende tidspunkt bruger de fleste indenlandske producenter stadig trykte lyslederplader som lyslederkomponenter.
Trykte lyslederplader har fordelene ved lave udviklingsomkostninger og hurtig produktion, mens ikke-trykte lyslederplader er mere teknisk vanskelige, men har fremragende ydeevne i lysstyrke. Formudvikling Teknologi er flaskehalsen. Derudover kan den efter formen opdeles i flade paneler og kileformede brædder. Fladskærme bruges mest i skærme, og kileformede plader bruges mest i bærbare computere. Hvad angår hovedformålet med diffusionspladen, er det at forbedre lysstyrken på forsiden af produktet. Det kan gøre lysfordelingen mere ensartet, så reflektionspunktets skygge ikke kan ses forfra. Da lysets retningsevne efter at det er udsendt fra diffusorpladen er meget dårlig, skal der desuden bruges et prismeark (optisk film) til at korrigere lysets retning for at opnå effekten af kondenserende lys og forbedre lysstyrken af fronten.
